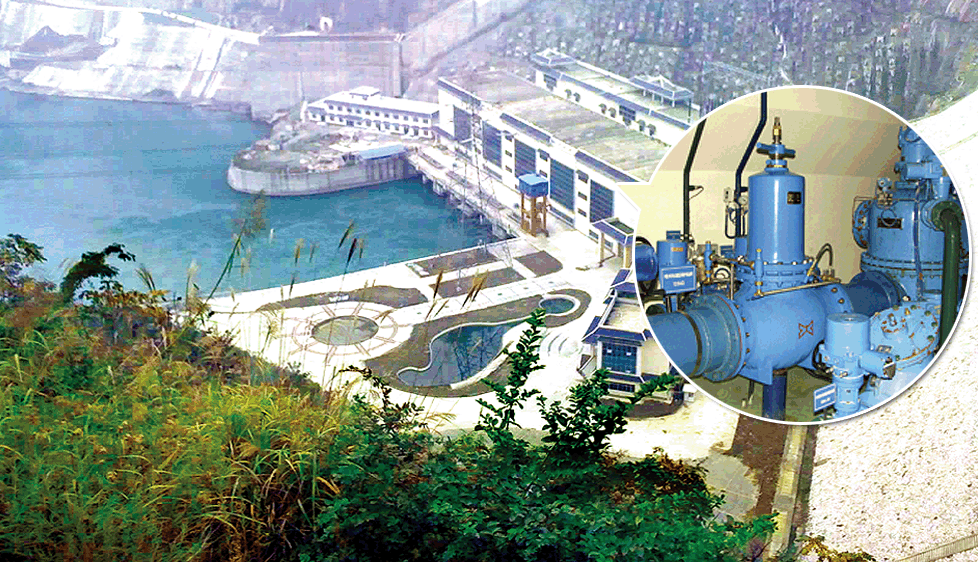

紫坪埔水電站
總裝機容量：280MW*4
主機自流減壓技術供水
水頭：132.76m
主要減壓設備：
ZJY46H-16C DN350
產品型號：④雙反饋、可反沖排污、內鎖定保護型
紫坪鋪水電站位于四川省都江堰市,系岷江上游干流第五級電站,距都江堰9KM,距成都市64KM，電站設計裝機規模為760MW,安裝4臺單機容量190MW水輪發電機組，水頭變幅為68.4m~132.76m電站在系統中的主要作用是調峰、調頻、承擔系統事故備用，是一項以供水和發電為主的綜合利用工程。
 |  |
ZJY46H-16CDN350減壓閥的電廠試運行
2008年4月26日晚8時，第一臺ZJY46H-16CDN350減壓閥在紫坪鋪電站的3#機組技術供水系統投入試運行。即時工況為：P1為1.00MPa；P2為0.35MPa。機組后各用水點壓力表指示平穩，減壓閥只聽到水流聲，無異常噪音。運行一小時后，我們和廠家對減壓閥進行了相關測試，結果如下：
1、反饋系統切換：切換時P2無壓力波動;
2、調節反饋系統控制閥，P2調節范圍在0.25~0.55MPa，調節反應靈敏；
3、關閉減壓閥后的閥門，P2升高至0.40MPa停止，打開減壓閥后的閥門，P2回復至0.35MPa；
4、流量與減壓閥過流面積：電磁流量計顯示為1100m3/h，此時主閥過流面積為17357mm2（大過流面積53092mm2），只占大過流面積的32%，還有充分的的過流量。計算出過流孔流速為17.6m/s。與我們的分析數據相關不大。至2008年10月止，紫坪鋪電站全部機組的技術供水系統全部改造完畢。
 |  |
紫坪埔流量圖
紫坪埔機組技術供水系統運行方式介紹

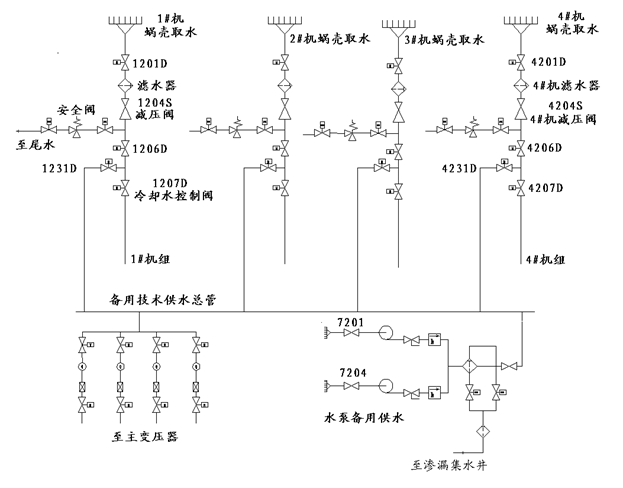

機組技術供水系統的主用水源為自流減壓：由每臺機組蝸殼取水通過X201D電動閥單獨供給本臺機組；機組技術供水的備用水源為水泵：兩臺水泵從尾水取水供至備用技術供水總管，同時備用技術供水總管通過四個聯絡閥1231D~4231D與每臺機組連接。而四臺機組主變冷卻水由備用技術供水總管供給。
由于備用技術供水系統設備布置高程在尾水位以下10m左右，一旦該套設備運行中出現7201、7204閥門及閥門前密封墊損壞或管路損壞，將造成水淹廠房的嚴重后果。同時如果將備用取水方式投入運行，水泵將按0.3～0.5MPa水壓控制長期自動起泵、打壓、停泵操作，這樣將導致設備損壞率升高，增加檢修成本和工作量。機組技術供水冷卻水壓需要在0.3～0.5MPa壓力范圍中調整一個穩定的值來供給，而備用技術供水水壓在0.3～0.5MPa范圍內始終是一個不穩定的變量。鑒于上述原因，紫坪鋪電廠備用水源水泵尾水取水系統沒有投入運行。
目前，紫坪鋪電廠四臺機組技術供水方式采用機組蝸殼取水做主用供水，而備用水源是將四臺機組聯絡閥打開，將四臺機組技術供水聯絡運行，用四臺機組主用水源供給備用技術供水總管，從而保證四臺主變的冷卻供水。
 |  |
電站概況：
紫坪鋪水電站位于四川成都西北岷江上游，地處都江堰市麻溪鄉，距都江堰市約9公里。是一座以灌溉和供水為主，結合發電、防洪、旅游等的大型綜合利用水利樞紐工程。紫坪鋪水電站總裝機4只190MW，年發電量34.176x10^8kw·h，年利用小時數4496h。是一座以灌溉和供水為主，兼有發電、防洪、環境保護、旅游等綜合效益的水利工程。
紫坪鋪水利樞紐工程位于四川省成都市西北的岷江上游,是一座以灌溉和供水為主,兼有發電、防洪、環境保護、旅游等綜合效益的水利工程,是都江堰灌區的調節水源工程。紫坪鋪水庫總庫容為11.12億立方米,調節庫容7.74億立方米,具有不完全年調節能力。
2001年2月國家計委批準紫坪鋪工程開工建設，截至2002年6月底，工程已累計完成投資38.78億，約占水利部批準工程初設概算總投資的55.6%。工程已于2002年11月23日按期實現截流。2002年11月至2003年初，樞紐主體大壩、溢洪道、引水隧洞和廠房等工程項目相繼開工建設，計劃于2006年年底下閘蓄水，2005年3月第一臺機組具備投產發電條件，力爭2005年底四臺機組全部投產發電，提前發揮工程灌溉、供水、防洪和發電等綜合效益。
電站設計：
紫坪鋪電站水頭變幅大 ,在系統中主要擔任調峰、調頻任務 ,并有較長時間帶部分負荷運行。需要對水輪機的各項性能進行認真研究、分析 ,了解水輪機模型的性能特點 ,針對這些特點指導機組的調度和運行 ,以求機組在低事故率的情況下發揮更好的作用。主要就PO140模型轉輪的性能 ,結合紫坪鋪電站的運行條件進行了初步分析 ,提出了一些指導機組運行的建設性意見。
作為水利樞紐工程,紫坪鋪電廠的AGC有自身的特點,如電調服從水調,在保證下游供水的條件下實現自動發電控制,限制功率調節速度等,所以在實際運行中碰到許多特殊問題。為保證AGC功能的正常實現,采用一些特殊的方法解決以上問題。如通過設置小下泄流量保證下游供水,限制功率調節步長解決功率變化過大等問題。通過試驗,紫坪鋪電廠在保證下游供水的前提下,順利實現AGC各項功能,為作為水利樞紐工程的電站實現AGC提供了寶貴的經驗。
大壩上游臨時斷面已填筑上升122米（設計大壩高156米）到848米高程，預計8月10日可填筑到850米高程，具備抵擋500年一遇洪水的條件；累計完成填筑方量約800萬立方米，約占壩體填筑總量的70%。I期混凝土面板已于今年5月底澆筑完成（到796米高程）。
紫坪鋪水庫正常蓄水位877米，死水位817米，設計洪水位871.1米（P=0.1%），核定洪水位883.1米，大壩高156米。在校核洪水位下，總庫容11.12億立方米，其中正常蓄水以下庫容9．98億立方米，正常蓄水位至汛期限制水位之間庫容4.247億立方米，死庫容2.24億立方米。電站裝機容量76萬千瓦，保證出力16．8萬千瓦，年發電量34.176億千瓦時，年平均利用小時4496小時，電站建成后可承擔西南電網的調峰調頻任務和擔負一定的事故備用。紫鋪水庫建成后，可調節增加枯水期洪水7.75億立方米，設計枯水年寶瓶口現狀多進水量6.86億立方米。
隧洞系統工程4號洞進水塔澆到設計高程，3號—1號洞進水塔可于9月初澆到設計高程，正在進行埋件安裝，1號—4號引水洞進口交通橋已現澆完成。沖砂放空洞臨時度汛閘門已安裝完成，具備擋水條件。1號、2號泄洪排砂洞：進水塔已澆到853米，基本滿足下閘封堵的要求。廠房安裝間施工已經完成。
